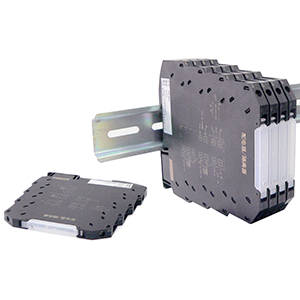

MZ系列超薄軌裝式隔離器/配電器
MZ系列超薄軌裝式隔離器/配電器
MZ系列超薄配電器/隔離器繼承了NFGP系列的高性能，機殼厚度僅為6.5mm，低功耗設計，保證最小自身發熱和最大的使用壽命，可保證密集安裝長期可靠運行。接線位置一目了然，采用螺絲接線。通過DIP開關組態，實現48種信號組合，該儀表輸入、輸出、電源三部分的互相隔離。
輸入信號：0～10V /2-10V/0-5V/1-5V/0～20mA /4～20mA
輸入阻抗：電壓輸入大約100KΩ;電流輸入大約50Ω
輸出信號：0～10V /2-10V/0-5V/1-5V/0～20mA /4～20mA
輸出紋波：電壓信號：< 20 mVpp (10 kΩ時)；
電流信號：< 20 mVpp (500 Ω時)
允許輸出負載能力：電流< 500Ω(20 mA時) 電壓：≥ 10 KΩ
最大輸出電流限制：<30mA
配電電壓：20VDC±10%
供電電源電壓范圍：20～30VDC
額定供電電壓：24VDC
最大電流消耗：配電器<45mA 隔離器<25mA
轉換精度: 萬能信號組合：0.15%F.S; 單一輸入輸出信號：0.1%F.S
溫度漂移：±0.1%/10℃
截止頻率：（3dB） 大約 100 Hz
階躍響應：（10-90%） 大約 3.2 ms
電氣隔離： 符合EN 61010的基礎隔離
隔離能力：輸入-輸出-電源 1.0 kV (50Hz，1min)
環境溫度范圍：-20℃～60℃(工作);-40℃～80℃（存放或運輸）
環境溫度范圍：5～95%RH(無冷凝)
LED指示：紅色LED(電源指示)
殼體材料： PBT
外殼防護等級： IP20
外形尺寸：6.5×100×108mm(寬×高×深)
安裝方式：標準35mmDIN導軌卡式安裝
接線電纜(截面)：0.5～2.5mm2單芯線或多芯線
連接類型：M3螺絲連接，最大扭矩0.8Nm
